Umbau einer defekten MB- Quart 220 zu einem Lautsprecher “Micro Block”
nach einem Bauvorschlag aus der Zeitschrift “Hobby HiFi”.

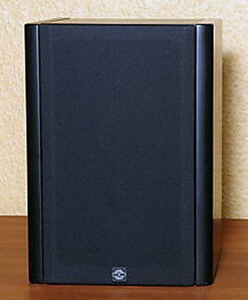

Untere Abbildungen zeigen die Originallautsprecher.

Quart_220_1
Quart_220_2
Typschild Quart
Polkl_alt

Original Typenschild der Quart. Übertragungsbereich des geschlossenen Systems nach DIN: bis 48 Hz bei -8 dB.

Dies bedeutet, dass der linear übertragene Bereich oft nur bis 70-80 Hz reicht.

Anschlussklemmen mit Standartmaterialien

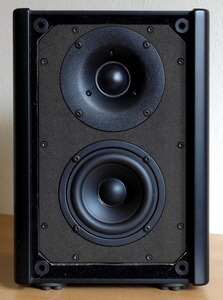

Nach dem Umbau mit den im Bauvorschlag enthaltenen Parametern, Chassis und Frequenzweiche entstand ein Bassreflexsystem mit seitlich angeordnetem Reflexkanal.

MB_neu
MB_neu_2
Polkl_neu
freq MB
Logo Micro Block

Die kleine Micro Block überträgt nun den Tieftonbereich linear fast bis 40 Hz.



Für den besseren Kontakt wurden die Anschlussklemmen zugunsten einer vergoldeten Ausführung umgebaut.

 Dokumentation der umfangreichen Umbaumaßnahmen

Damit die neuen Chassis auf der Frontwand richtig positioniert werden konnten, musste zunächst die Originalschallwand passend mittels Frässchablone heraus gefräst werden. Danach wurde die neue Front als Einsatz in das so entstandene Loch hergestellt. Mittels Dichtstreifen konnte dann der Einbau erfolgen.

Frässchablone
FW Micro Block
Frq fertig

Konstruktionszeichnung der Frequenzweiche mit Verdrahtungsplan.

Das Bassreflexrohr wurde wegen des notwendigen seitlichen Einbaus speziell aus diversen Abflussrohren gebaut.

BR Rohr

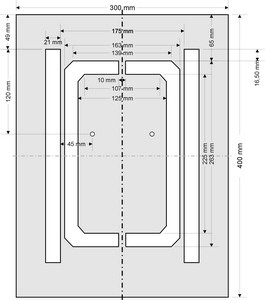

Konstruktionszeichnung der Frässchablone

P1000644 nah
P1000645 nah
Schallwand
Innen

linke Abb. zeigen die neu gefertigte Schallwand

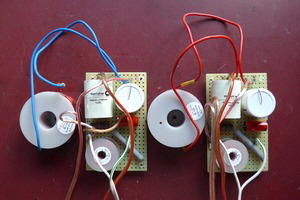

rechte Abb. das Innenleben des Lautsprechergehäuses. Das Bassreflexrohr ist schräg nach hinten abgewinkelt eingebaut, innen d
ie fertige Frequenzweiche mit externer Bassspule.
Darunter Details der verwendeten hochwertigen Bauelemente.

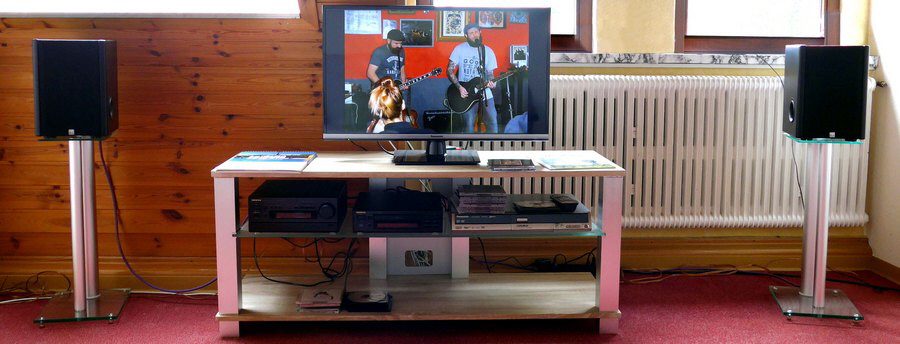

Unten: Die fertigen Micro Block im Einsatz

Weitere Informationen bei: hobbyhifi.de
