Subito - audiophiler Breitbandmonitor nach einem Bauvorschlag aus der Zeitschrift “Hobby HiFi”

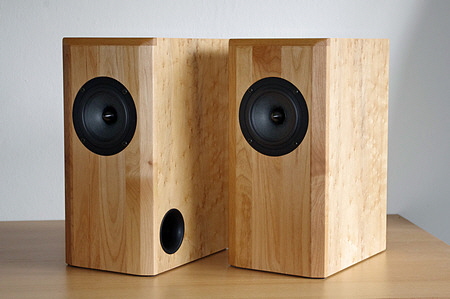

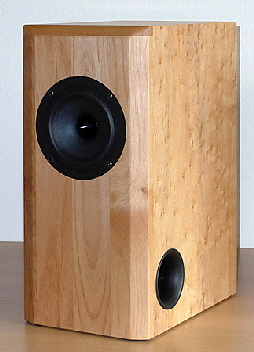

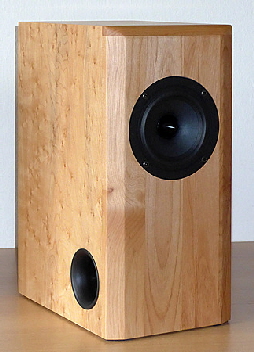

 Ausführung in Erle Vollholzfront und Vogelaugenahornfurnier für den Korpus

Der Monitor mit dem hervorragenden Breitbandlautsprecher B 100 von Visaton eignet sich hervorragend als PC- Abhörmonitor und macht auch als normaler Stereolautsprecher enormen Spaß.

Subito kann als Bassreflexsystem betrieben werden, oder, wie weiter unten erläutert, als Satelliten gemeinsam mit einem Subwoofer.
Für diesen Zweck wird die seitlich angebrachte Bassreflexöffnung mit einem einfachen Abflussstopfen verschlossen, so dass die Box als geschlossenes System arbeitet. In dieser Betriebsart wird mittels Umschalter im Anschlussfeld ein Hochpassfilter aktiviert der auf der Platine des Filternetzwerkes integriert ist.

Visaton B 100, 6 Ohm

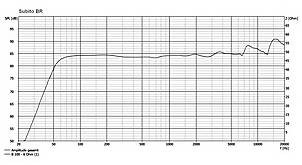

Frequenzgang der allein betriebenen Bassreflexversion

Im Anschlussfeld befindet sich der Umschalter für die Betriebsart
Vollbereich oder Satellit

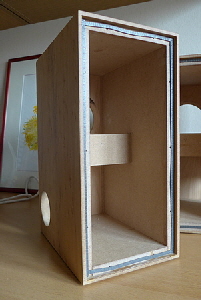

Das Filternetzwerk mit integriertem Hochpassfilter wurde auf einer Lochrasterplatine aufgebaut und mittels Abstandshalter auf der Rückseite der abnehmbaren Rückwand befestigt.

Version als Satelliten-Subwoofer Kombination

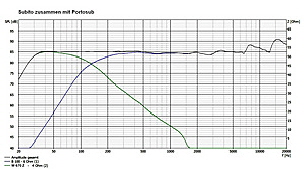

Frequenzgang der Satelliten-Subwoofer Kombination

Mittels eines einfachen Abflussrohrstopfens in das Bassreflexrohr und Umschaltung zum Hochpassfilter wird Subito zum geschlossenen System, dass als Satellit betrieben werden kann.

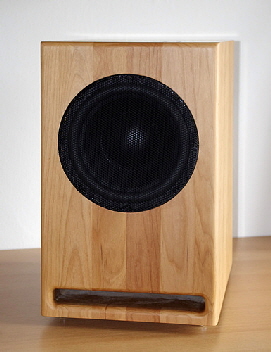

Gemeinsam mit dem Bauvorschlag “Portosub” (beschrieben auf der Seite Zebulon Sub) spielt das Trio noch erwachsener.

Weitere Informationen bei: hobbyhifi.de
